Trittschallschutz-System

Endlich Ruhe im Treppenhaus - die Schöck Tronsole®

Schall und Hall kann man im Treppenhaus mit seinem offenen großen Raum überhaupt nicht brauchen.
Verlassen Sie sich lieber auf eine Schallschutztreppe von HIEBER®.

Eine einbaufertige Lösung, bei der die Trittschalldämmung schon maßgeschneidert für Sie vormontiert ist.

Zusätzlicher Vorteil: Die Schallschutztreppe wird wie eine herkömmliche Fertigteiltreppe eingebaut – schnell,
einfach und sicher. Dank des lückenlosen Verlaufs und des speziell ausgebildeten Überstandes der Fugenplatten haben Schallbrücken keine Chance – und zwar über sämtliche sich anschließende Gewerke hinweg. Hörst Du was?

Information

  • Komplettsystem – Lösungen
    für jede Stahlbetontreppe
  • Qualitätsschallschutzstufe III
    nach VDI 4100 bei Treppen in Mehrfamilienhäusern
  • hohe Planungssicherheit durch
    Produkte mit akustischen Nachweisen nach DIN 7396 und notwendigen statischen Nachweisen
  • hohe Gestaltungsfreiheit
    z.B. Verzicht von Konsolauflager,
    Fugen als Luftfugen oder Umsetzung
    filigraner Sichtbetonpodeste
  • einfacher und sicherer Einbau

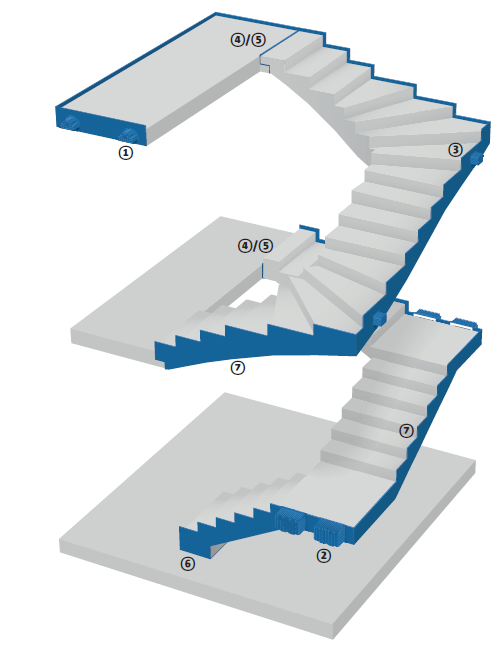

1 - Tronsole® Typ P

Schalldämmender Anschluss Podest an Treppenhauswand (optimiert für Fertigteilbauweise)

2 - Tronsole® Typ Z

Schalldämmender Anschluss Podest an Treppenhauswand (optimiert für Ortbetonbauweise)

3 - Tronsole® Typ Q

Schalldämmender Anschluss gewendelter Treppenlauf an Treppenhauswand

4/5 - Tronsole® Typ T

Schalldämmender Anschluss Treppenlauf an Podest oder an Geschossdecke

4/5 - Tronsole® Typ F

Schalldämmender Anschluss Treppenlauf an Podest oder an Geschossdecke

6 - Tronsole® Typ B mit Typ D

Schalldämmender Anschluss Treppenlauf an Bodenplatte

7 - Tronsole® Typ L

Akustische Trennung von Treppenlauf/-podest zu Treppenhauswand

Um den Trittschall in den Griff zu bekommen, müssen alle Anschlüsse im Treppenhaus berücksichtigt werden. Die Schöck Tronsole® bietet den Anschluss sowohl für gerade und gewendelte Treppenläufe als auch für Podeste. Die Kombination von verschiedenen Tronsole® Typen bildet dabei jeweils ein komplettes Schallschutzsystem um das akustisch zu entkoppelnde Bauteil. Das System ist optisch durch eine blaue Linie sichtbar. Auf sie ist in der Planung und bei der Bauabnahme zu achten, um Schallbrücken zu vermeiden. Hierfür gibt es eine einfache Regel: Akustisch zu entkoppelnde Bauteile, Treppenläufe und Podeste, müssen mit einer blauen Linie ohne Lücke umrandet sein. Luftfugen, die breiter als 5 cm sind, müssen nicht berücksichtigt werden.
