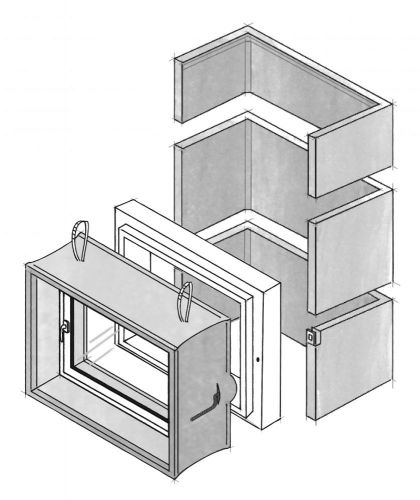

Das Aufsatzsystem

Produktvorteile im Überblick

  • stabil
  • wertbeständig
  • montagefreundlich
  • streichfähig
  • optimale Geländeanpassung durch Aufsatzsystem
  • schnelle Lichtschachtmontage ohne bohren und dübeln - nur anschrauben!

Unser Betonlichtschacht Standard, mit seinen verschiedenen Grundelementen und Aufsatzelementen, ist wirtschaftlich und flexibel im Einsatz.

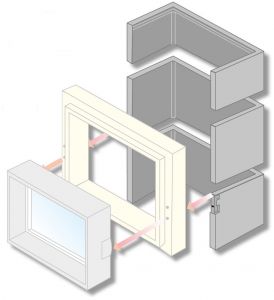

Der Betonlichtschacht Standard kann ganz einfach ohne Bohren an die HIEBER®- Kellerfensterzarge angeschraubt werden, da die Befestigungsvorrichtung an jedem Lichtschacht-Grundelement angebracht ist.

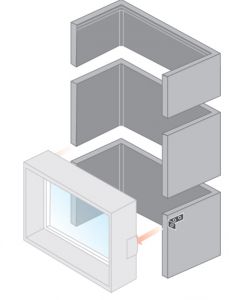

Die Betonlichtschächte Standard Mini / Maxi werden mittels Winkel an die Betonwand oder auf die Außendämmung mittels verlängerter Winkel befestigt.

Die Lichtschacht Grundelemente in einer Höhe von 40 cm und 50 cm sind transportarmiert, und mit oder ohne Boden, mit Gitterrosten, Rost- und Einbruchssicherung lieferbar.

Die HIEBER®- Betonlichtschächte können immer wieder gestrichen werden, dadurch wird ein optimaler Lichteinfall erzielt.

Lieferbare Größen Betonlichtschacht Standard

Breite cm Wandabstand cm Höhe cm ca. Gewicht kg/Stück
alle Maße sind lichte Innenmaße
80 51 40 117
80 51 50 145
80
mit Boden
51 40 156
80
mit Boden
51 50 184
100 51 40 123
100 51 50 160
100
mit Boden
51 40 168
100
mit Boden
51 50 205
Breite cm Wandabstand cm Höhe cm ca. Gewicht kg/Stück
alle Maße sind lichte Innenmaße
80 51 10 28
80 51 15 42
80 51 20 56
80 51 25 70
80 51 33 88
80 51 40 117
80 51 50 145
100 51 10 30
100 51 15 45
100 51 20 63
100 51 25 78
100 51 33 101
100 51 40 123
100 51 50 160
Breite cm Wandabstand cm Höhe cm ca. Gewicht kg/Stück
alle Maße sind lichte Innenmaße
80 51 10 40
80 51 15 60
80 51 20 80
80 51 25 100
80 51 33 130
80 51 40 150
80 51 50 190
100 51 10 45
100 51 15 65
100 51 20 88
100 51 25 110
100 51 33 145
100 51 40 170
100 51 50 207

Lieferbare Größen Betonlichtschacht Standard MAXI/MNI

Breite cm Wandabstand cm Höhe cm ca. Gewicht kg/Stück
alle Maße sind lichte Innenmaße
60 51 50 180
60
mit Boden
51 50 240
125 50 50 240
125
mit Boden
50 50 390
150 50 50 260
150
mit Boden
50 50 469
200 50 50 320
200
mit Boden
50 50 579
Breite cm Wandabstand cm Höhe cm ca. Gewicht kg/Stück
alle Maße sind lichte Innenmaße
60 51 10 36
60 51 15 55
60 51 20 72
60 51 30 108
60 51 50 180
125 50 10 48
125 50 15 72
125 50 20 96
125 50 30 144
125 50 50 240
150 50 10 55
150 50 15 78
150 50 20 104
150 50 30 156
150 50 50 260
200 50 10 65
200 50 15 96
200 50 20 128
200 50 30 195
200 50 50 320

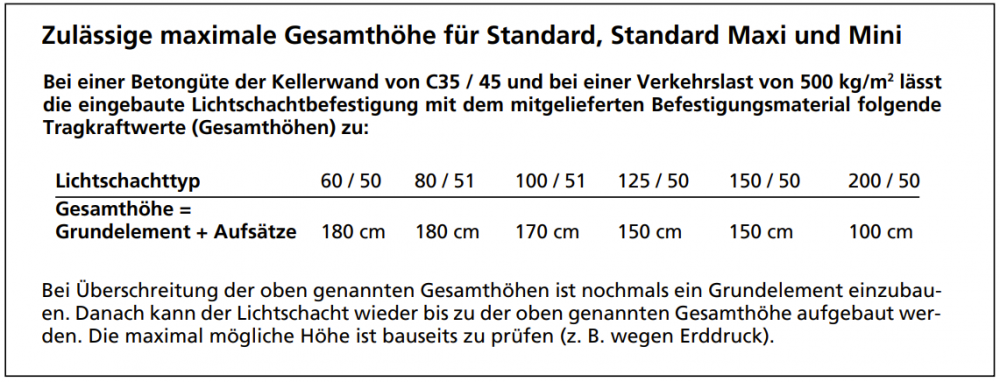

technische Informationen

Montagehinweise für den Betonlichtschacht Typ Standard

Befestigungssystem auf Betonwand

Befestigungssystem wird mit dem Grundelement mitgeliefert

Befestigungssystem auf Perimeterdämmung (HIEBER Dämmschale)

Befestigungssystem wird mit der Dämmschale mitgeliefert

Befestigungssystem auf Perimeterdämmung für systemunabhängige Montage

Einbausituation: Bauseitige Aussparung ist vorhanden

Lieferung: Verlängungslaschen, Distanzhülsen und verlängerte Dübel

Befestigungssystem auf bauseitige Perimeterdämmung

Einbausituation: Kellerfenster von HIEBER ist vorhanden / Einbau ohne Dämmschale

Lieferung: Distanzhülsen und verlängerte Schrauben

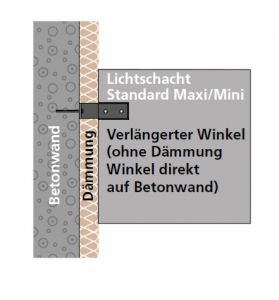

Befestigung Standard Maxi / Mini auf Perimeterdämmung

mittels Distanzhülsen und verlängerte Winkeln

Montagehinweis für HIEBER® Betonlichtschacht Standard

Montagehinweis für HIEBER® Betonlichtschacht Standard
Schnelle Lichtschachtmontage ohne Bohren und Dübeln – nur anschrauben – fertig. Beim HIEBER®-Kellerfenster sind die zwei Gewindehülsen für die Befestigung der Lichtschacht-Grundelemente im Betonrahmen integriert. Beide Hülsen sind mit Plastikkappen versehen, damit das Gewinde geschützt ist. Diese Kappen werden erst vor der Befestigung der Lichtschächte entfernt.
Das Befestigungsmaterial (Schrauben und U-Scheiben) ist jedem Lichtschacht-Grundelement beigefügt.

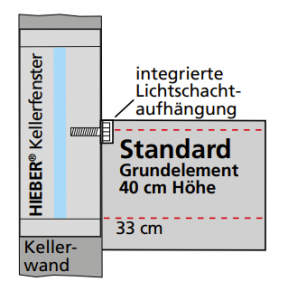

Montagehinweis Grundelement 40cm Höhe

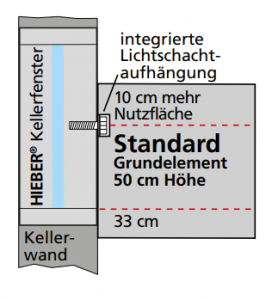

Montagehinweis Grundelement 50cm Höhe
Montagehinweis Anbringung Verlängerungslaschen für systemunabhängige Montage
Ausführung mit Boden

Der Betonlichtschacht Standard kann auf Wunsch mit Boden geliefert werden. Im Boden integriert ist ein HT-Rohr DN 50.
Durch den Boden verliert der Betonlichtschacht ca. 5 cm lichte Höhe.

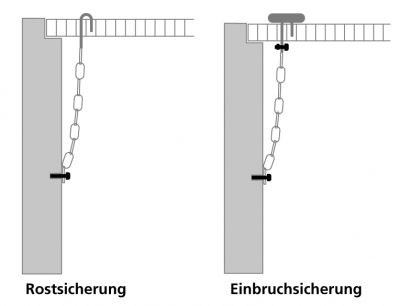

Sicherungsketten

Zur Sicherung der Gitterroste werden auf Wunsch verzinkte Sicherungsketten mitgeliefert. Für den Einbruchsschutz empfehlen wir die Sicherungsketten mit Teller bzw. für einen Notausstiegsschacht eine schnell lösbare Sicherungskette. Das Montagematerial ist im Set inklusive.

Bitte beachten Sie die Montagehinweise von Einbauanleitungen und Montagevideo´s
