Pumpensumpfschacht
Produktvorteile im Überblick
- in einem Stück gegossen, d= 12,5 cm
- schalglatte Oberfläche
- geprüfte Wasserundurchlässigkeit
- sechs Standardtypen
- Sondergrößen nach Kundenwunsch (nach Maß)

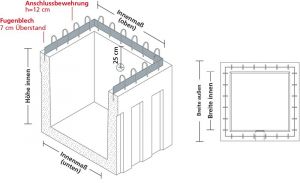

- mit Arbeitsfugenblech (Überstand 7 cm)
- mit Anschlußbewehrung ( h = 12 cm)
- kein Schalungsbau auf der Baustelle
- verschiedene Anschlussmöglichkeiten z.B. SML-Rohr, KG-Rohr, Doyma, Kura-Flex oder Kernbohrung
- Schachtabdeckungen lieferbar, Zarge und Riffelblech (verzinkt)
Aus einem Stück dicht!
Der Pumpensumpfschacht von HIEBER® - ein perfektes Betonfertigteil für einen schnellen Baufortschritt.
Kein aufwendiges Schalen und Betonieren auf der Baustelle. Den druckwasserdichten Pumpensumpfschacht
einfach versetzen und mit der Bodenplatte verbinden.
lieferbare Standard-Größen
| Innenmaß (oben) in cm b/t/h |
Innenmaß (unten) in cm b/t |
Außenmaß in cm b/t/h |
Wandstärke in cm |
Gewicht in to. |
|---|---|---|---|---|
| 50/50/50 | 44/44 | 75/75/62 | 12,5 | 0,63 |
| Innenmaß (oben) in cm b/t/h |
Innenmaß (unten) in cm b/t |
Außenmaß in cm b/t/h |
Wandstärke in cm | Gewicht in to. |
|---|---|---|---|---|
| 60/60/60 | 56/56 | 84/84/72 | 12,5 | 0,7 |
| Innenmaß (oben) in cm b/t/h |
Innenmaß (unten) in cm b/t |
Außenmaß in cm b/t/h |
Wandstärke in cm | Gewicht in to. |
|---|---|---|---|---|
| 80/80/80 | 76/76 | 104/104/92 | 12,5 | 1,2 |
| Innenmaß (oben) in cm b/t/h |
Innenmaß (unten) in cm b/t |
Außenmaß in cm b/t/h |
Wandstärke in cm | Gewicht in to. |
|---|---|---|---|---|
| 100/100/80 | 96/96 | 124/124/92 | 12,5 | 1,5 |
| 100/100/100 | 96/96 | 124/124/112 | 12,5 | 1,8 |
| Innenmaß (oben) in cm b/t/h |
Innenmaß (unten) in cm b/t |
Außenmaß in cm b/t/h |
Wandstärke in cm | Gewicht in to. |
|---|---|---|---|---|
| 120/120/100 | 116/116 | 144/144/112 | 12,5 | 2,2 |
| Innenmaß (oben) in cm b/t/h |
Innenmaß (unten) in cm b/t |
Außenmaß in cm b/t/h |
Wandstärke in cm | Gewicht in to. |
|---|---|---|---|---|
| 150/150/100 | 150/150 | 180/180/115 | 15 | 3,69 |
| 150/150/150 | 150/150 | 180/180/165 | 15 | 4,93 |
Individualisierte Höhen für Typ Standard
Keine Lagerware - verlängerte Lieferzeit
| Innenmaß (oben) in cm b/t/h |
Innenmaß (unten) in cm b/t |
Außenmaß in cm b/t/h |
Wandstärke in cm |
|---|---|---|---|
| 50/50/40 | 44/44 | 75/75/52 | 12,5 |
| 50/50/60 | 44/44 | 75/75/72 | 12,5 |
| Innenmaß (oben) in cm b/t/h |
Innenmaß (unten) in cm b/t |
Außenmaß in cm b/t/h |
Wandstärke in cm |
|---|---|---|---|
| 60/60/40 | 56/56 | 84/84/52 | 12,5 |
| 60/60/50 | 56/56 | 84/84/62 | 12,5 |
| 60/60/70 | 56/56 | 84/84/82 | 12,5 |
| Innenmaß (oben) in cm b/t/h |
Innenmaß (unten) in cm b/t |
Außenmaß in cm b/t/h |
Wandstärke in cm |
|---|---|---|---|
| 80/80/40 | 76/76 | 104/104/52 | 12,5 |
| 80/80/50 | 76/76 | 104/104/62 | 12,5 |
| 80/80/60 | 76/76 | 104/104/72 | 12,5 |
| 80/80/70 | 76/76 | 104/104/82 | 12,5 |
| 80/80/90 | 76/76 | 104/104/102 | 12,5 |
| Innenmaß (oben) in cm b/t/h |
Innenmaß (unten) in cm b/t |
Außenmaß in cm b/t/h |
Wandstärke in cm |
|---|---|---|---|
| 100/100/40 | 96/96 | 124/124/52 | 12,5 |
| 100/100/50 | 96/96 | 124/124/62 | 12,5 |
| 100/100/60 | 96/96 | 124/124/72 | 12,5 |
| 100/100/70 | 96/96 | 124/124/82 | 12,5 |
| 100/100/90 | 96/96 | 124/124/102 | 12,5 |
| 100/100/110 | 96/96 | 124/124/122 | 12,5 |
| Innenmaß (oben) in cm b/t/h |
Innenmaß (unten) in cm b/t |
Außenmaß in cm b/t/h |
Wandstärke in cm |
|---|---|---|---|
| 120/120/40 | 116/116 | 144/144/52 | 12,5 |
| 120/120/50 | 116/116 | 144/144/62 | 12,5 |
| 120/120/60 | 116/116 | 144/144/72 | 12,5 |
| 120/120/70 | 116/116 | 144/144/82 | 12,5 |
| 120/120/80 | 116/116 | 144/144/92 | 12,5 |
| 120/120/90 | 116/116 | 144/144/102 | 12,5 |
| 120/120/110 | 116/116 | 144/144/122 | 12,5 |
| Innenmaß (oben) in cm b/t/h |
Innenmaß (unten) in cm b/t |
Außenmaß in cm b/t/h |
Wandstärke in cm |
|---|---|---|---|
| 150/150/40 | 150/150 | 180/180/55 | 15 |
| 150/150/50 | 150/150 | 180/180/65 | 15 |
| 150/150/60 | 150/150 | 180/180/75 | 15 |
| 150/150/70 | 150/150 | 180/180/85 | 15 |
| 150/150/80 | 150/150 | 180/180/95 | 15 |
| 150/150/90 | 150/150 | 180/180/105 | 15 |
| 150/150/110 | 150/150 | 180/180/125 | 15 |
| 150/150/120 | 150/150 | 180/180/135 | 15 |
| 150/150/130 | 150/150 | 180/180/145 | 15 |
| 150/150/140 | 150/150 | 180/180/155 | 15 |
Zubehör
Schachtabdeckung Normalausführung
Schachtabdeckung Normalausführung
Schachtabdeckung tagwasser- und geruchsdicht
Schachtabdeckung tagwasser- und geruchsdicht
Rohrdurchführungen
HI-DICHT Muffen
HI-DICHT Rohrdurchführung wird überall dort eingesetzt, wo absolut wasserdichte Wanddurch-
brüche zur Durchführung von Wasser- und Abwasserrohren gefordert sind.
Es können weiterführende Rohre mit handelsüblichen Kupplungen angeschlossen werden.
Kernbohrung
Wir bieten eine Kernbohrung von 80 bis 200 mm an.
