Pumpensumpfschacht Typ SA
Produktvorteile im Überblick
- monolithisch gefertigt aus WU-Beton, Betongüte C30/37 (geprüfte Wasserundurchlässigkeit)
- 5 Standardgrößen
- Wandstärke 12 cm
- Schachtkrone in Sichtbeton aus fertiger Höhe
- montagefreundliche Auftriebssicherung durch Anschlussbewehrung
- kein Schalungsbau auf der Baustelle (Einsparung ca. 3 Arbeitsstunden)
- durch 2-fache Dichtungsebene (geprüftes und prämiertes Dichtungssystem) maximale Sicherheit beim Anbetonieren
- mit Innenfalz für Riffelblech oder Gitterrost
- verschiedene Anschlüsse siehe S. 11
Sitzt, passt, keine Luft
Der patentierte Pumpensumpfschacht von HIEBER® - ein perfektes Betonfertigteil für den schnellen Baufortschritt.
Kein aufwendiges Schalen und Betonieren auf der Baustelle - den druckwasserdichten Pumpensumpfschacht
einfach versetzen und mit der Bodenplatte verbinden.
Die Schachtkrone fügt sich ohne Schalung gleich auf Niveau Bodenplatte. Die Dichtungsebene quillt beim Anbetonieren auf und versiegelt die Verbindung.
Das ist dicht und bleibt auch so.
Detailzeichnung
Anschlusssystem
lieferbare Standard-Größen
| Innenmaß (oben) in cm b/t/h |
Innenmaß (unten) in cm b/t/h |
Außenmaß in cm b/t/h |
Wandstärke in cm | Gewicht in to. |
|---|---|---|---|---|
| 60/60/90 | 56/60/60 | 84/84/102 | 12,5 | 0,93 |
| Innenmaß (oben) in cm b/t/h |
Innenmaß (unten) in cm b/t/h |
Außenmaß in cm b/t/h |
Wandstärke in cm | Gewicht in to. |
|---|---|---|---|---|
| 80/80/110 | 76/80/110 | 104/104/122 | 12,5 | 1,47 |
| Innenmaß (oben) in cm b/t/h |
Innenmaß (unten) in cm b/t/h |
Außenmaß in cm b/t/h |
Wandstärke in cm | Gewicht in to. |
|---|---|---|---|---|
| 100/100/110 | 96/100/110 | 124/124/122 | 12,5 | 1,86 |
| 100/100/130 | 96/100/130 | 124/124/142 | 12,5 | 2,11 |
| Innenmaß (oben) in cm b/t/h |
Innenmaß (unten) in cm b/t/h |
Außenmaß in cm b/t/h |
Wandstärke in cm | Gewicht in to. |
|---|---|---|---|---|
| 120/120/130 | 116/120/130 | 144/144/142 | 12,5 | 2,57 |
Einbaubeispiele

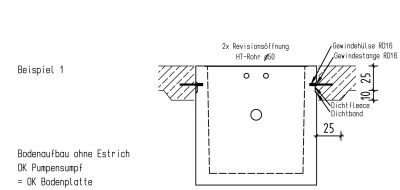

Bodenaufbau ohne Estrich
Bodenaufbau mit 8cm Estrich
Bodenaufbau mit 16 cm Estrich
Zubehör
Schachtabdeckung Normalausführung
Schachtabdeckung Normalausführung
Schachtabdeckung tagwasser- und geruchsdicht
Schachtabdeckung tagwasser- und geruchsdicht
Rohrdurchführungen
HI-DICHT Muffen
HI-DICHT Rohrdurchführung wird überall dort eingesetzt, wo absolut wasserdichte Wanddurch-
brüche zur Durchführung von Wasser- und Abwasserrohren gefordert sind.
Es können weiterführende Rohre mit handelsüblichen Kupplungen angeschlossen werden.
Kernbohrung
Wir bieten eine Kernbohrung von 80 bis 200 mm an.
Schachtabdeckung Normalausführung
