Betonlichtschacht Unimax®
Produktvorteile im Überblick
- Sichtbeton-Qualität
- hohe Druckfestigkeit und Belastbarkeit
- verkürzte Bauzeit
- kein Schalungsaufwand und keine Betonarbeiten auf der Baustelle
- individuelle Anfertigung
- Notausstiegsschacht
- Lüftungsschacht
- optimale Anpassung an Geländeniveau
- verschiedene Varianten
- Betongüte C 30/37

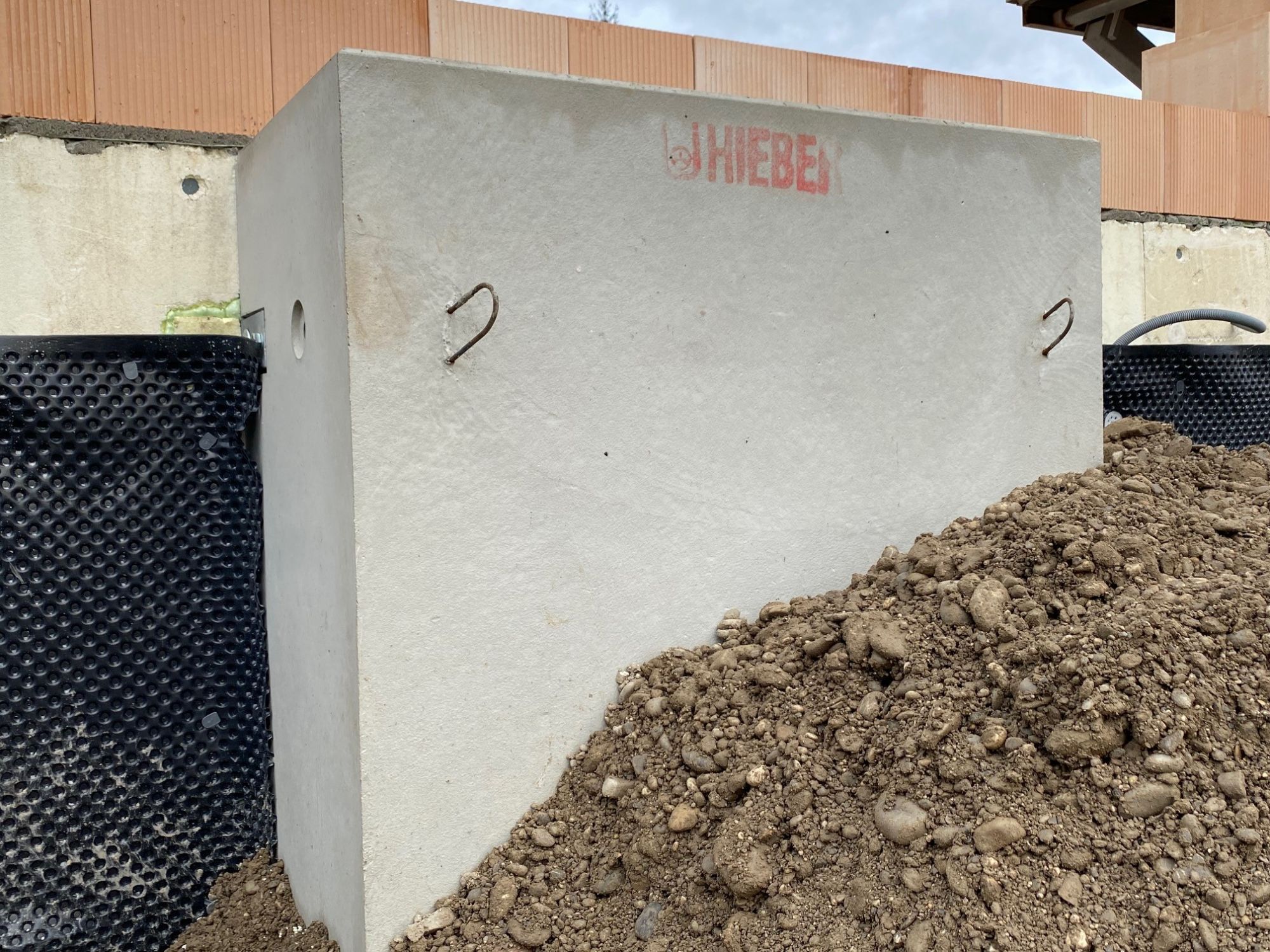

Der vielseitige HIEBER® Betonlichtschacht Unimax® in Sichtbeton-Qualität wird nahezu allen Anforderungen gerecht. Durch die individuelle Anfertigung bietet er eine Lösung für fast alle konstruktionsbedingten Sonderanforderungen. Es entfallen teure Schalungsarbeiten, da auf der Baustelle kein Schalungsaufwand und keine Betonarbeiten anfallen.
Unimax® ist geeignet für alle Kellerfenster und zeichnet sich durch hohe Druckfestigkeit, Belastbarkeit und optimale Anpassung an das Geländeniveau aus. Dieser Lichtschacht bietet außerdem ein zusätzliches Plus: Er kann als Notausstieg und Lüftungsschacht eingesetzt werden.
Der Betonlichtschacht Unimax® ist eine optimale Lösung für eine ökologische Bauweise.
Durch die individuelle Anfertigung kann dieser Lichtschacht für Eckbereiche in L-Form konzipiert werden – mit Boden, ohne Boden – sowie auf Anfrage mit diversem Zubehör geliefert werden.
technische Informationen
- angegebene Maße sind Nennmaße und lichte circa Maße (konischer Verlauf)
- Zwischenmaße (in 1-cm-Raster) bei Höhe möglich
- einzelne Größen werden auftragsbezogen gefertigt - keine Rücknahme oder Umtausch möglich
- Aufsätze für alle Betonlichtschächte Unimax® erhältlich (keine Lagerware)
- Lichtschächte mit Boden und PKW-befahrbare Lichtschächte benötigen eine mehrfache Befestigung
- Hinweis zu bauseitiger Unterstützung siehe Angebot/Auftragsbestätigung oder aktueller Preisliste
- Lüftungsquerschnitt Gitterrost: MW 30/30: ca. 88%, MW 30/10: ca. 76%
- Gitterrost LKW-befahrbar auf Anfrage
- Falzvarianten für Betonlichtschacht Unimax®:
Pflastersteine oder Gartenplatten können direkt an den Gitterrost mit Zarge verlegt werden.
Befestigung der Zargen mit Verstärkung erfolgt durch bauseitiges verkleben oder andübeln
lieferbare Standard-Größen
Lichte Breite (konischer Verlauf) |
Wandabstand | Höhe |
---|---|---|
80 cm | 50/60 cm | 100 cm |
80 cm | 50/60 cm | 120 cm |
80 cm | 50/60 cm | 150 cm |
80 cm | 50/60 cm | 180 cm |
80 cm | 50/60 cm | 200 cm |
80 cm | 50/60 cm | 220 cm |
Lichte Breite (konischer Verlauf) |
Wandabstand | Höhe |
---|---|---|
85 cm | 50/60 cm | 100 cm |
85 cm | 50/60 cm | 120 cm |
85 cm | 50/60 cm | 150 cm |
85 cm | 50/60 cm | 180 cm |
85 cm | 50/60 cm | 200 cm |
85 cm | 50/60 cm | 220 cm |
Lichte Breite (konischer Verlauf) |
Wandabstand | Höhe |
---|---|---|
100 cm | 50 /60 /80/100 cm | 100 cm |
100 cm | 50 /60 /80/100 cm | 120 cm |
100 cm | 50 /60 /80/100 cm | 150 cm |
100 cm | 50 /60 /80/100 cm | 180 cm |
100 cm | 50 /60 /80/100 cm | 200 cm |
100 cm | 50 /60 /80/100 cm | 220 cm |
Lichte Breite (konischer Verlauf) |
Wandabstand | Höhe |
---|---|---|
105 cm | 50/60 cm | 100 cm |
105 cm | 50/60 cm | 120 cm |
105 cm | 50/60 cm | 150 cm |
105 cm | 50/60 cm | 180 cm |
105 cm | 50/60 cm | 200 cm |
105 cm | 50/60 cm | 220 cm |
Lichte Breite (konischer Verlauf) |
Wandabstand | Höhe |
---|---|---|
125 cm | 50/60 /80 /100 cm | 100 cm |
125 cm | 50/60 /80 /100 cm | 120 cm |
125 cm | 50/60 /80 /100 cm | 150 cm |
125 cm | 50/60 /80 /100 cm | 180 cm |
125 cm | 50/60 /80 /100 cm | 200 cm |
125 cm | 50/60 /80 /100 cm | 220 cm |
Lichte Breite (konischer Verlauf) |
Wandabstand | Höhe |
---|---|---|
152 cm | 50/60 /80 /100 cm | 100 cm |
152 cm | 50/60 /80 /100 cm | 120 cm |
152 cm | 50/60 /80 /100 cm | 150 cm |
152 cm | 50/60 /80 /100 cm | 180 cm |
152 cm | 50/60 /80 /100 cm | 200 cm |
152 cm | 50/60 /80 /100 cm | 220 cm |
Lichte Breite (konischer Verlauf) |
Wandabstand | Höhe |
---|---|---|
180 cm | 50/60 /80 /100 cm | 100 cm |
180 cm | 50/60 /80 /100 cm | 120 cm |
180 cm | 50/60 /80 /100 cm | 150 cm |
180 cm | 50/60 /80 /100 cm | 180 cm |
180 cm | 50/60 /80 /100 cm | 200 cm |
180 cm | 50/60 /80 /100 cm | 220 cm |
Lichte Breite (konischer Verlauf) |
Wandabstand | Höhe |
---|---|---|
205 cm | 50/60 /80 /100 cm | 100 cm |
205 cm | 50/60 /80 /100 cm | 120 cm |
205 cm | 50/60 /80 /100 cm | 150 cm |
205 cm | 50/60 /80 /100 cm | 180 cm |
205 cm | 50/60 /80 /100 cm | 200 cm |
205 cm | 50/60 /80 /100 cm | 220 cm |
Lichte Breite (konischer Verlauf) |
Wandabstand | Höhe |
---|---|---|
225 cm | 50/60 /80 /100 cm | 100 cm |
225 cm | 50/60 /80 /100 cm | 120 cm |
225 cm | 50/60 /80 /100 cm | 150 cm |
225 cm | 50/60 /80 /100 cm | 180 cm |
225 cm | 50/60 /80 /100 cm | 200 cm |
225 cm | 50/60 /80 /100 cm | 220 cm |
Lichte Breite (konischer Verlauf) |
Wandabstand | Höhe |
---|---|---|
250 cm | 50/60 /80 /100 cm | 100 cm |
250 cm | 50/60 /80 /100 cm | 120 cm |
250 cm | 50/60 /80 /100 cm | 150 cm |
250 cm | 50/60 /80 /100 cm | 180 cm |
250 cm | 50/60 /80 /100 cm | 200 cm |
250 cm | 50/60 /80 /100 cm | 220 cm |
Angegebene Maße sind Nennmaße und ca. lichte Innenmaße (konischer Verlauf)
Ihre Größe nicht dabei?
Haben Sie Ihre gesuchte Größe nicht gefunden? Sprechen Sie uns an.
Wir fertigen für Sie individuelle Betonlichtschächte.
Zubehör für Betonlichtschacht Unimax®
Gitterroste
Gitterroste sind in begehbarer und PKW-befahrbarer Ausführung (PKW 500 kg Radlast) erhältlich.
Maschenweite: 30/30 und 30/10.
Die Roste sind feuerverzinkt.
Bei Schächten mit Außenfalz und ohne Falz besteht die Abdeckung aus dem Gitterrost und einer umlaufenden Zarge, bündig zur Außenkante (Außenfalzkante oder Schachtaußenkante)
Ausführung mit Boden und Ablauf
Der Betonlichtschacht Unimax® kann auf Wunsch mit Boden geliefert werden. Im Boden integriert ist standardmäßig eine Doppelmuffe DN100 (wasserdicht bis 0,1 bar), an die weiterführende Rohre mit handelsüblichen Kupplungen angeschlossen werden können.
Des Weiteren können wir ganz nach Ihrer Beanspruchung einen einfachen oder doppelten Rückstauverschluss einbauen.
Bodenablauf - HIEBER Rückstauverschluss
HIEBER-Rückstauverschluß DN 110
bestehend aus:
- Entwässerungsanschluß mit Rückstaueinheit
- Ungeziefer-, Schaum- und Geruchssperre
- Laubfang inkl. Befestigung
Bodenabläufe - Rückstaudoppelverschluss
Kellerablauf mit herausnehmbarem
- Rückstaudoppelverschluss
- Geruchsverschluss
- Schlammeimer
- Höhe 21 cm - Bodenhöhe des Lichtschachts 25 cm
Geeignet für:
- Gebiete mit hohem Grundwasser
- Anschluss an Kanal
Der Kellerablauf ist nicht wartungsfrei und muss besonders in der Frostperiode öfters überprüft werden! Wartung zweimal jährlich durch einen Spezialisten.
Befestigung auf Außendämmung
Zur Befestigung werden verlängerte Winkel mitgeliefert.
Sicherungsketten
Zur Sicherung der Gitterroste werden verzinkte Sicherungsketten passend für alle Gitterrost- und Lichtschachtgrößen
angeboten. Für den Einbruchsschutz empfehlen wir die Sicherungsketten mit Teller bzw. für einen Notausstiegsschacht eine schnell lösbare Sicherungskette. Das Montagematerial ist im Set inklusive.
Stahlzargenaufsatz FIX
Der fixe Stahlzargenaufsatz ist für alle Größen erhältlich. Die Höhe wird fix festgelegt. Die Zarge wird einfach in den Innenfalz eingelegt. Es kann ein Standardgitterrost verwendet werde.
Stahlzargenaufsatz FIX passend für Standardrost
Breite | Tiefe | Höhe |
---|---|---|
80 cm | 50 cm 60 cm |
4-15 cm |
100 cm | 50 cm 60 cm 80 cm 100 cm |
4-15 cm |
125 cm | 50 cm 60 cm 80 cm 100 cm |
4-15 cm |
152 cm | 50 cm 60 cm 80 cm 100 cm |
4-15 cm |
180 cm | 50 cm 60 cm 80 cm 100 cm |
4-15 cm |
205 cm | 50 cm 60 cm 80 cm 100 cm |
4-15 cm |
225 cm | 50 cm 60 cm 80 cm 100 cm |
4-15 cm |
250 cm | 50 cm 60 cm 80 cm 100 cm |
4-15 cm |
Stahlzargenaufsatz VARIABEL
Höhenverstellbarer Stahlzargenaufsatz mit Abdeckung nur begehbar
Die Höhe kann millimetergenau und stufenlos zwischen 4 und 15 cm eingestellt werden! Ebenfalls ist ein Gefälle einstellbar.
- 80/50 cm bis 80/60 cm
- 100/50 cm bis 100/60 cm
- 125/50 cm bis 125/60 cm
Hinterfüllplatten
Hinterfüllplatten müssen bauseits mit werkseitig geliefertem Befestigungsmaterial montiert werden.
Lichtschacht für Eckbereiche in L-Form
Zur Auflage des Rostes muss eine Winkelschiene an die Kellerwand angebracht werden.
Leiter für Notausstieg
aus feuerverzinktem Stahl, GS-geprüft, entsprechend der Unfallverhütungsvorschrift. Schachtleiter aus Rechteckrohrholmen
50 x 20 mm, rutschsichere Lochsprossen.
4 Sprossen ca. 1,12 m
5 Sprossen ca. 1,40 m
6 Sprossen ca. 1,68 m
7 Sprossen ca. 1,96 m
8 Sprossen ca. 2,24 m
9 Sprossen ca. 2,52 m
